1.mysql的binlog

  它记录了所有的DDL和DML(除了数据查询语句)语句，以事件形式记录，还包含语句所执行的消耗的时间。主要用来备份和数据同步。

binlog 有三种模式：STATEMENT、ROW、MIXED

1.STATEMENT 记录的是执行的sql语句
2.ROW 记录的是真实的行数据记录
3.MIXED 记录的是1+2，优先按照1的模式记录

举例来说，下面的sql

1
update user set age=20

对应STATEMENT模式只有一条记录，对应ROW模式则有可能有成千上万条记录（取决数据库中的记录数）。

1.2 mysql 的主从复制过程

  1. Slave 上面的IO线程连接上 Master，并请求从指定日志文件的指定位置(或者从最开始的日志)之后的日志内容;
  2. Master 接收到来自 Slave 的 IO 线程的请求后，通过负责复制的 IO 线程根据请求信息读取指定日志指定位置之后的日志信息，返回给 Slave 端的 IO 线程。返回信息中除了日志所包含的信息之外，还包括本次返回的信息在 Master 端的 Binary Log 文件的名称以及在 Binary Log 中的位置;
  3. Slave 的 IO 线程接收到信息后，将接收到的日志内容依次写入到 Slave 端的Relay Log文件(mysql-relay-bin.xxxxxx)的最末端，并将读取到的Master端的bin-log的文件名和位置记录到master- info文件中，以便在下一次读取的时候能够清楚的高速Master“我需要从某个bin-log的哪个位置开始往后的日志内容，请发给我”
  4. Slave 的 SQL 线程检测到 Relay Log 中新增加了内容后，会马上解析该 Log 文件中的内容成为在 Master 端真实执行时候的那些可执行的 Query 语句，并在自身执行这些 Query。这样，实际上就是在 Master 端和 Slave 端执行了同样的 Query，所以两端的数据是完全一样的。
    当然这个过程本质上还是存在一定的延迟的。
    mysql的binlog文件长这个样子。
    1
    2
    3
    4
    mysql-bin.003831
    mysql-bin.003840
    mysql-bin.003849
    mysql-bin.003858
1.3 canal能够同步数据的原理

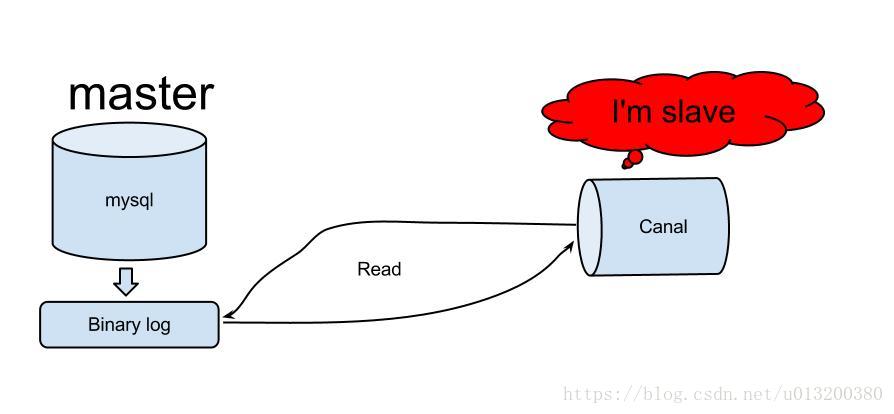

理解了mysql的主从同步的机制再来看canal就比较清晰了，canal主要是听过伪装成mysql从server来向主server拉取数据。


canal模拟mysql slave的交互协议，伪装自己为mysql slave，向mysql master发送dump协议
mysql master收到dump请求，开始推送binary log给slave(也就是canal)
canal解析binary log对象(原始为byte流)
2. quick start
直接引用 阿里的就不错，这里是一个阿里的单机版配置。
https://github.com/alibaba/canal/wiki/QuickStart
主要的点就是：

  1. 数据库配置，需要记录bin_log 需要使用row模式，需要创建用户给canal使用
  2. canal配置相应的主库地址，server_id在mysql的集群中不能重复,过滤哪些表使用的正则。
  3. 这个是一个单机的canal的搭建，并不是HA的模式。
    3. canal 的设计
    3.1 canal的设计理念
    canal的组件化设计非常好，有点类似于tomcat的设计。使用组合设计，依赖倒置，面向接口的设计。
3.2 canal的组件有哪些
  1. canal server 这个代表了我们部署的一个canal 应用
  2. canal instance 这个代表了一个canal server中的多个 mysql instance ,从这一点说明一个canal server可以搜集多个库的数据，在canal中叫 destionation。

  每个canal instance 有多个组件构成。在conf/spring/default-instance.xml中配置了这些组件。他其实是使用了spring的容器来进行这些组件管理的。

3.3 instance 包含的组件

这里是一个cannalInstance工作所包含的大组件。截取自 conf/spring/default-instance.xml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<bean id="instance" class="com.alibaba.otter.canal.instance.spring.CanalInstanceWithSpring">
        <property name="destination" value="${canal.instance.destination}" />
        <property name="eventParser">
                <ref local="eventParser" />
        </property>
        <property name="eventSink">
                <ref local="eventSink" />
        </property>
        <property name="eventStore">
                <ref local="eventStore" />
        </property>
        <property name="metaManager">
                <ref local="metaManager" />
        </property>
        <property name="alarmHandler">
                <ref local="alarmHandler" />
        </property>
</bean>

  1. eventParser 最基本的组件，类似于mysql从库的dump线程，负责从master中获取bin_log

  2. eventSink 数据的归集，使用设置的filter对bin log进行过滤，工作的过程如下。

  3. eventStore 用来存储filter过滤后的数据，canal目前的数据只在这里存储，工作流程如下。

  4. metaManager 用来存储一些原数据，比如消费到的游标，当前活动的server等信息

  5. alarmHandler 报警，这个一般情况下就是错误日志，理论上应该是可以定制成邮件等形式，但是目前不支持

3.4 各个组件目前支持的类型

canal采用了spring bean container的方式来组装一个canal instance ,目的是为了能够更加灵活。

eventParser 目前只有三种

  • 1.1. MysqlEventParser 用于解析mysql的日志
  • 1.2. GroupEventParser 多个eventParser的集合，理论上是对应了分表的情况，可以通过这个合并到一起
  • 1.3. RdsLocalBinlogEventParser 基于rds的binlog 的复制

eventSink 目前只有EntryEventSink 就是基于mysql的binlog数据对象的处理操作
eventStore 目前只有一种 MemoryEventStoreWithBuffer，内部使用了一个ringbuffer 也就是说canal解析的数据都是存在内存中的，并没有到zookeeper当中。
metaManager 这个比较多，其实根据元数据存放的位置可以分为三大类，memory,file,zookeeper
  canal通过这些组件的选取可以达到不同使用场景的效果，比如单机的话，一般使用file来存储metadata就行了,HA的话一般使用zookeeper来存储metadata。

4. canal的工作过程
4.1 启动时去MySQL 进行dump操作的binlog 位置确定

  工作的过程。在启动一个canal instance 的时候，首先启动一个eventParser 线程来进行数据的dump 当他去master拉取binlog的时候需要binlog的位置，这个位置的确定是按照如下的顺序来确定的（这个地方讲述的是HA模式哈）。

  1. 在启动的时候判断是否使用zookeeper，如果是zookeeper,看能否拿到 cursor (也就是binlog的信息)，如果能够拿到，把这个信息存到内存中（MemoryLogPositionManager）,然后拿这个信息去mysql中dump binlog
  2. 通过1拿不到的话(一般是zookeeper当中每一，比如第一次搭建的时候，或者因为某些原因zk中的数据被删除了)，就去配置文件配置当中的去拿,把这个信息存到内存中（MemoryLogPositionManager）,然后拿这个信息去mysql中dump binlog
  3. 通过2依然没有拿到的话，就去mysql 中执行一个sql show master status 这个语句会显示当前mysql binlog最后位置的信息，也就是刚写入的binlog所在的位置信息。把这个信息存到内存中（MemoryLogPositionManager）,然后拿这个信息去mysql中dump binlog。

  后面的eventParser的操作就会以内存中（MemoryLogPositionManager）存储的binlog位置去master进行dump操作了。
mysql的*show master status *操作

1
2
3
4
5
6
7
8
9
10
11
12
mysql>
mysql> show master status\G
*************************** 1. row ***************************
             File: mysql-bin.000028
         Position: 635762367
     Binlog_Do_DB:
 Binlog_Ignore_DB:
Executed_Gtid_Set: 18db0532-6a08-11e8-a13e-52540042a113:1-2784514,
318556ef-4e47-11e6-81b6-52540097a9a8:1-30002,
ac5a3780-63ad-11e8-a9ac-52540042a113:1-5,
be44d87c-4f25-11e6-a0a8-525400de9ffd:1-156349782
1 row in set (0.00 sec)
4.2 数据在dump回来之后进行的归集(sink)和存储(store)

sink操作是可以支撑将多个eventParser的数据进行过滤filter

filter使用的是instance.properties中配置的filter,当然这个filter也可以由canal的client端在进行subscribe的时候进行设置。如果在client端进行了设置，那么服务端配置文件instance.properties的配置都会失效

sink 之后将过滤后的数据存储到eventStore当中去。

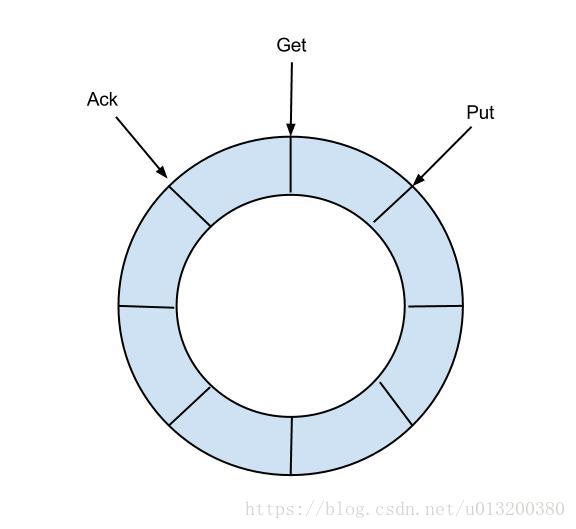

  目前eventStore的实现只有一个MemoryEventStoreWithBuffer,也就是基于内存的ringbuffer,使用这个store有一个特点，这个ringbuffer是基于内存的，大小是有限制的(bufferSize = 16 * 1024 也就是16M)，所以，当canal的客户端消费比较慢的时候,ringbuffer中存满了就会阻塞sink操作，那么正读取mysql binlog的eventParser线程也会受阻。
  这种设计其实也是有道理的。 因为canal的操作是pull 模型，不是producer push的模型，所以他没必要存储太多数据，这样就可以避免了数据存储和持久化管理的一些问题。使数据管理的复杂度大大降低。

  上面这些整个是canal的parser 线程的工作流程，主要对应的就是将数据从mysql搞下来，做一些基本的归集和过滤，然后存储到内存中。

4.3 binlog的消费者

  canal从mysql订阅了binlog以后主要还是想要给消费者使用。那么binlog是在什么时候被消费呢。这就是另一条主线了。就像咱们做一个toC的系统，管理系统是必须的，用户使用的app或者web又是一套，eventParser 线程就像是管理系统，往里面录入基础数据。canal的client就像是app端一样，是这些数据的消费方。
  binlog的主要消费者就是canal的client端。使用的协议是基于tcp的google.protobuf,当然tcp的模式是io多路复用，也就是nio。当我们的client发起请求之后，canal的server端就会从eventStore中将数据传输给客户端。根据客户端的ack机制，将binlog的元数据信息定期同步到zookeeper当中。

差不多主要的操作就是这些吧。

5. canal的目录结构（不包含lib目录）

配置父目录：
在下面可以看到，

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
canal
├── bin
│   ├── canal.pid
│   ├── startup.bat
│   ├── startup.sh
│   └── stop.sh
└── conf
    ├── canal.properties
    ├── gamer ---目录
    ├── ww_social ---目录
    ├── wother ---目录
    ├── nihao ---目录
    ├── liveim ---目录
    ├── logback.xml
    ├── spring ---目录
    ├── ym ---目录
    └── xrm_ppp ---目录

这里是全部展开的目录

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
canal
├── bin
│   ├── canal.pid
│   ├── startup.bat
│   ├── startup.sh
│   └── stop.sh
└── conf
    ├── canal.properties
    ├── game_center
    │   └── instance.properties
    ├── ww_social
    │   ├── h2.mv.db
    │   ├── h2.trace.db
    │   └── instance.properties
    ├── wwother
    │   ├── h2.mv.db
    │   └── instance.properties
    ├── nihao
    │   ├── h2.mv.db
    │   ├── h2.trace.db
    │   └── instance.properties
    ├── movie
    │   ├── h2.mv.db
    │   └── instance.properties
    ├── logback.xml
    ├── spring
    │   ├── default-instance.xml
    │   ├── file-instance.xml
    │   ├── group-instance.xml
    │   ├── local-instance.xml
    │   ├── memory-instance.xml
    │   └── tsdb
    │       ├── h2-tsdb.xml
    │       ├── mysql-tsdb.xml
    │       ├── sql
    │       └── sql-map
    └── ym
        └── instance.properties
